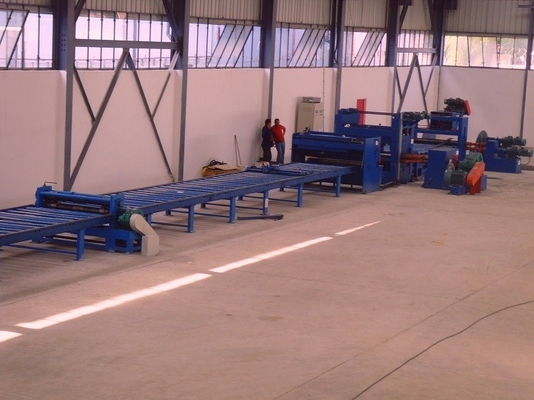

Uzunluk hattı standart kesim, sıcak 6m 8m 14m için yumuşak çelik ışık direği makinesi rulo

Hızlı Detay:

Açıklama:

Teknik Parametre

Materyal 1. kalınlığı: Q235A için 2mm-6.0mm sıcak yumuşak haddelenmiş çelik

2. Malzemenin genişliği: 800-1600mm

Çelik bobin 3. Ağırlık: Max 20 ton

Çelik bobin 4. İç çap: Φ500mm-Φ750mm

5. Tesviye hızı: 5- 15m / dak

Tesviye silindirlerin 6. Sayısı: 13

160mm: çap 7. Tesviye silindirleri

Ölçeğin 8. Uzunluk aralığı: 2000 ~ 12000 göre İhtiyaçlara.

Kesme uzunluğu 10. Tolerans: ± 15mm (8m uzunluk plaka üzerinde baz)

11. Ana motor gücü tesviye: 37kW (65kW hakkında toplam)

Makinenin 12. genişliği alanı: yaklaşık 7000mm

Uygulama:

Bu, kenar dilme ve konik dilme işlemi kazımak bir tarafı küçük genişlik, bir tarafı büyük genişlik çelik levha elde etmek için, ışık direği malzemesi uncoiling tesviye, kesim içindir.

Özellikler

1. Çelik bobin yükleme dolly araba:

YUKARI ve aşağı: Hidrolik

Yatay hareket: motorlu

Ağırlık Max.loading: 15Tons

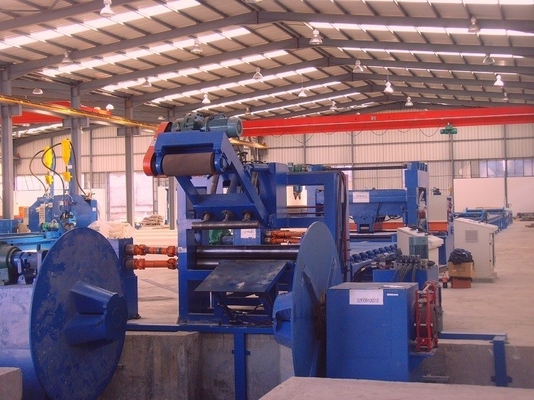

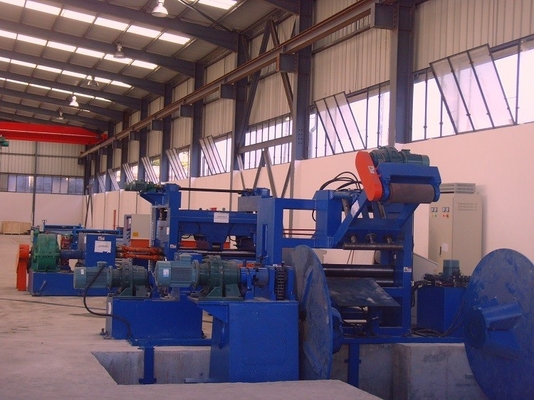

2. Hidrolik çift kafalı şemsiye tipi Açıcı:

İçeriği: ödeme kapalı Motorlu Motor, redüktör,

zincir sistemi döndürmek için shift alır. dönüş yönü saat yönünde ve unclockwise olabilir.

Yakın Açık ve: Hidrolik

Ağırlık Max.loading: 15Tons

3. Hidrolik rehberlik-presleme, kürek kafa, tutam ve cihaz besleme:

Bu gevşek çelik bobin önlemek için beslenme ünitesinin, hidrolik yukarı ve basına çelik bobin başını çekmek için olduğunu.

İki rulolar 'rotasyon kenar dilme birimine malzeme beslenir. Yukarı bahisçilerin yukarı ve aşağı: hidrolik

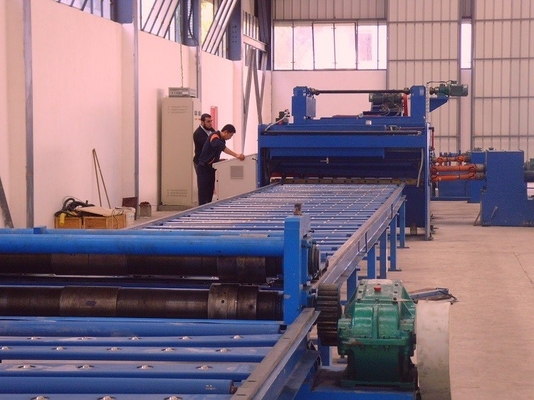

4. Orta haddeleme yolu çalışma masası: 4M

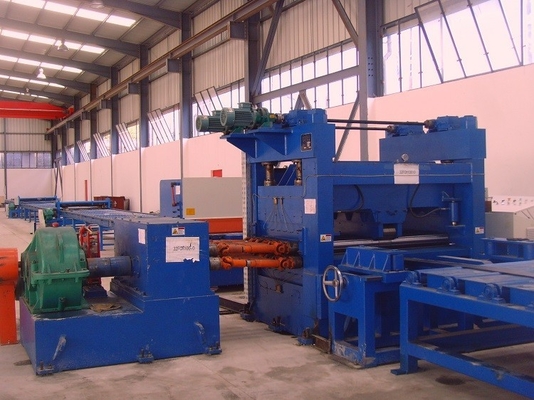

5.Leveling birimi: (iki tip yatıyordu),

İçeriği: Hız ayarlı motor, redüktör, dişli kutusu.

tesviye silindir, ısıl işlemler ile 40Cr anlaşma vardır. HRC48

Yukarı ve aşağı rulo 13. (merdane 1 çift de dahil olmak üzere) toplam

makarası Üssün yukarı ve aşağı hareket solucan sistemi ile motor tarafından tahrik edilir.

Bu uzunluk ölçüm birimi ile geçerli:

Kodlayıcı sistem kontrol ve belirli uzunluğunu kontrol etmek uzunluk siginal gönderir döndürülmüş.

Not: seçeneği: Bireysel rehberlik ünitesi ile dört lay tip tesviye birimi.

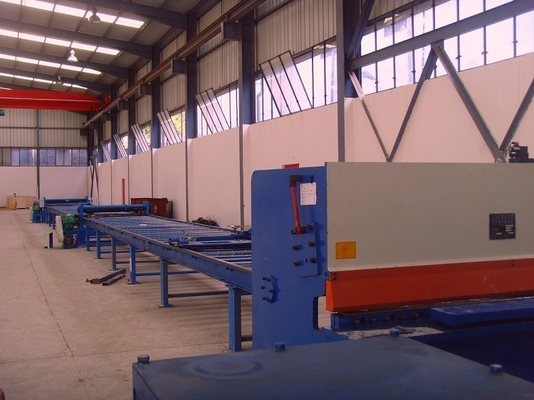

6. Kesme Makinesi:

İçeriği: Hidrolik salıncak kiriş kesme Q12Y-6 * 2000.

7. Çift kenar dilme birimi.

Hafif kutup kesin genişliğini almak için sıcak haddelenmiş çelik levha kazıma kenarı dilme içindir.

Bu çelik sac kesmek için haddeleme kesme ilkesine temelidir. Dilme biriminin önünde bir iki tekerlekli bulunmaktadır. Bu kontrol için düz kesim olduğunu. Değişiklikten dilme bıçağın konumu farklı genişlik fr farklı boyut ışık direği sayfasını almak için.

Dahil:

Raylı masa Desteklenmesi

Sac dolly Sıkıştırma, tek parça

Çift kanatlı, motor ve vites kutusu ile kenar dilme birimi yazın.

8. Konik dilme birimi

Konik dilme makinesi çelik sac kesmek için haddeleme kesme ilkesine temelidir. Dilme biriminin önünde bir iki tekerlekli bulunmaktadır. Bu kontrol için konik kesme derecesidir. Değişiklikten dolly stoper pozisyonu konik dilme oranını kontrol etmek.

Dahil:

Raylı masa Desteklenmesi

Sac dolly Sıkıştırma, tek parça

Tek bıçakları motor ve vites kutusu ile kenar dilme birimi yazın.

Bitmiş konik sac 9. top türü desteği tablosu

10. Elektrik sistemi:

Merkezi kontrol tablosu.

PLC, AC sürücü invertör etkili bir ölçüm doğruluğu ve koşu hızını kontrol edebilirsiniz hızlı yanıt ve iyi aktivite özelliği var.

11. Hidrolik sistem:

Hidrolik güç 25L / dk

İçeriği: böylece hidrolik istasyonu, vanalar, yağ tankı, eklem, yumuşak boru, sert boru ve.

Uzunluk ve diğerleri bizim kesim farkı nedir?

uzunluğa geleneksel kesim sadece yaprak haline çelik bobin keser. Ama bizimki özel ışık kutup, bu tabakalar halinde çelik bobin kesebilir tasarlanmış, ama aynı zamanda, aynı zamanda şekilli merdiveni benzer bir tarafı küçük genişliği, bir tarafı büyük genişliği içine sayfasını kesebilir.

Müşterileri ile iletişim

A: Nasıl bu makine tarafından bir tarafı küçük genişlik ve bir tarafı büyük genişlik levha ile levha kesmek için?

B: Birincisi, bir çift kenar dilme birimi yoktur, ışık kutup kesin genişliğini almak için sıcak haddelenmiş çelik levha kazıma kenarı dilme için, ve sonra 2 parçaya çelik sac kesmek için konik dilme birimi kullanabilirsiniz bir tarafı küçük ve bir tarafı büyük levha ile. Dilme biriminin önünde bir iki tekerlekli bulunmaktadır. Bu kontrol için konik kesme derecesidir. Değişiklikten dolly stoper pozisyonu konik dilme oranını kontrol etmek.

A: Kaç modeller boy kesme için var mı?

B: Biz üç çeşit var, 6X1600-12meters, 6X1600-14 metre (max 14 metre) ve 6X1600-16 metre (max 16 metre) (max kesme uzunluğu 12meters olan)

A: kalite garanti süresi ne kadardır

Bir yıl. Makine müşteri atölyesinde geldiğinde, biz makine devreye mühendis göndermek ve eğitim verecektir. Ama aynı zamanda, müşteri bizim atölye onların mühendis doğumdan önce çalışmaya izin verebilirsiniz.

3. Temel bilgiler

4. Ticaret fıkra

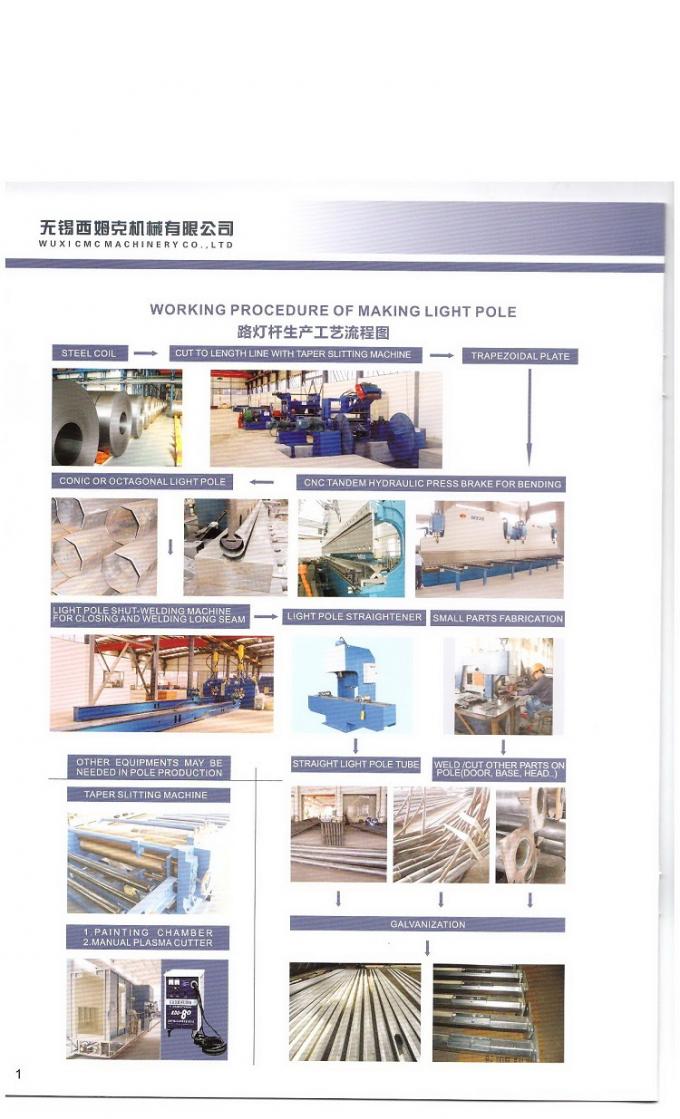

5. Işık kutup verme süreci
