Döner Joint Ve Yumuşak Metal Boru ile Dayanıklı plastik Kat 4 Rulo Kalender Makinası

Uygulamalar:

Dört Rulo Takvimi Temelde böyle bir başlık olarak yumuşak PVC ürünleri imalatı için kalender hattında kullanılan ,.

giysi vb filmi, plastik zemin, PVC leatheroid, sarma, çanta ambalaj.

Ana karakter

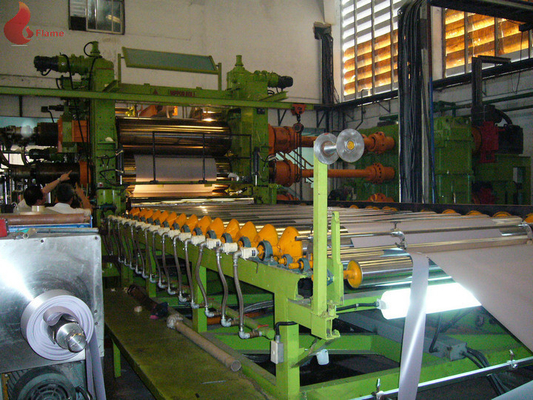

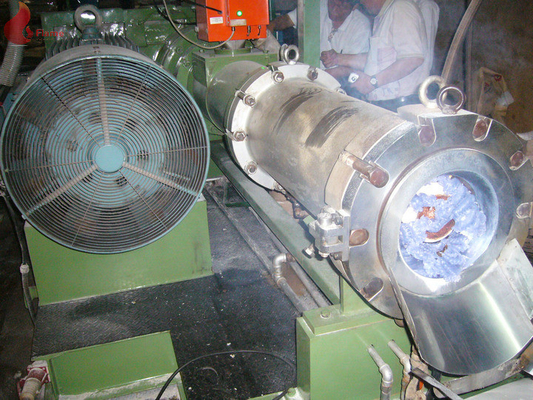

SY610-4 Γ 1830 tip dört silindir takvim ve yardımcı ekipman

A. Takvimi (ana makine)

1. Takvim: Üst ve yapmak son alttan üretim, silindir çapı Ф610 mm silindir yüzey genişliği 1830mm, çevredeki sondaj ve petrol ısıtma, takvim 5-50m / dk hat hızı besleme malzemesi. kalender silindirden çıkan parça silindirleri mesafe gösterim cihazı boşluğu vardır. Sağ sürüş.

Silindirler

2. 1 # 2 # rulo, soğuk döküm alaşım silindir ve çevresindeki sondaj, ° C yüzey sertliği HS68-74 olan makaralar 'yüzeyi sert krom kaplama ince taşlama, kaplama kalınlığı 0.1mm, makaralar pürüzlülüğü Ra = 0.05μ yüzey, Kapsamlı hassas 0.01mm yüzey;

3 # 4 # silindirlerin Malzeme alaşım kalıp kusur tespit işleme, ruloların yüzeyi sert krom kaplama, kaplama kalınlığı 0.18mm, sertlik> HRC60 ° rulo, yüzey pürüzlülüğü Ra = 0.01μ, kapsamlı hassas 0.05mm, rulo yüzey sıcaklığını yüzey olduğunu en az 230 ° C, silindir yüzeyi sıcaklığı hatası daha ± 1 ° C;

1-4 # silindirler yüzey, iğne deliği olmadan ince öğütme sonra silindir cilalı ve süreç Gaz Giderme hiçbir orta boy, 1-4 # silindirleri çevredeki tüm delme, silindir yüzeyi krom kaplama vardı.

Sıcak değirmen işlendikten sonra 3 # 4 # silindirler sert krom kaplama.

Rulman

3. Rulman ayaklı kullanım sfero taşıyan, Wafangdian üretim konik rulman kullanın.

Şanzıman ve güç

1 # silindirin 4. Tahrik gücü ve Takvimi 4 # silindir: 55KW (bu takvim ana ve yardımcı ekipman kullanımı AC motor olarak), ve kalan 2 # 3 # rulo: 75KW güç. Bağlantı ve aynı zamanda bölünerek ana ve yardımcı kutu melodi hızı. (Takvim karartma acil açma cihazla, alıcı tarafından satın alınan UPS cihazları ile donatılmıştır). kalender motor AC motor hız regülasyonu, Siemens Beide motor, Japonya Yaskawa vali, diğer electricals Shanghai Schneider kabul benimser.

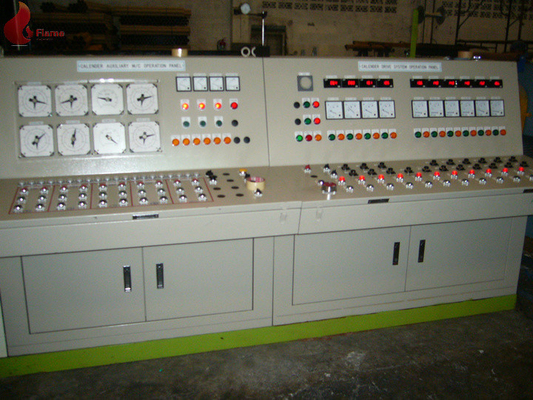

Kontrol pitch

Kontrol pitch cihazı: 1, 2, ve 4 # silindirinde ayarlı. 3 # silindir silindiri sabittir.

Eksen haçlar

5. calender 3 # silindir mili çapraz cihaz, çapraz düzenleme 20mm monte hız 3mm / dk sürüş sürücüyü ayarlayın: her iki ucundaki geçiti kontrol etmek milini ayarlama gezegen ve redüktör, sonsuz dişli, kullanım üç fazlı fren motor ile diğer tarafta miktarı, mil ve rulman kaide arasındaki üniversal mafsal kafa, hidrolik silindir bulun ve transmisyon parçaları açıklığı ortadan kaldırmak için kullanılan bağlamak için üniversal mafsal kafa ve hidrolik silindir kullanın.

Ön bükme

6. 4 # silindir hidrolik silindir bükme somutlaştırmak, eğilme miktarı, azami bükme miktarı hidrolik basıncını ayarlayarak somutlaşan, ayarlanabilir, 4 # rulo, pozitif eğilme ana yatağın dışına monte ön yük cihazı vardır rulo yüksekliği 0.05 mm eşdeğerdir.

Raf

7. kalender raf ısıl işlemden sonra kaynaklı 40mm çelik levha kullanır ve sonra terbiye, silindir yüz ve raf duvar açık dosya taşıyan, paslanmaz çelik raf göre 15 cm. Sıyırma silindir ve 4 # silindirleri arasındaki mesafe 5mm.

Yağlama

Makaralı rulmanlar için ince yağ zorla sirkülasyon yağlama cihazı ve bükme rulman yağlama, otomatik döngüsü, çift pompa sistemi (iş için bir pompa ve yedek için bir pompa), basınç koruma, her yol akış gösterir, otomatik yağlama ile yağlanır 8. makaralı rulmanlar çalışırken sıcaklık kontrolü (otomatik ısıtma ve soğutma), yağ sıcaklığı aşırı ısınma koruması, iş ve yedek pompa geçiş yapabilirsiniz. Yağlama Rulman Ф660 × 2300 olarak aynıdır.

Hidrolik basınç

9. hidrolik basınç: bükme silindiri, eksen haç ve kabartma cihazlar için hidrolik istasyon ayrı bir dizi değişken petrol pompası iki takım benimser (iş biri yedek için bir, çalışırken birbirlerine değiştirilebilir). Silindir Bükme ve hidrolik basınç ile kabartmalı, hangi can manuel olarak ayarlanabilen ve basınç göstergesi, hidrolik istasyon standart konfigürasyonu ile.

Isıtma

10. takvim ısıtma sistemi, dört setleri, her silindir bir set ihtiyacı, yağ ısıtma yağ pompası motor gücü 5.5kW; yağ ısıtma, her silindir yağı sıcaklığını kontrol için akıllı oransal valf iki takım, maksimum ısıtma sıcaklığı 230 ° C, doğruluk ± 1 ℃ ile donatılmıştır zaman. Su soğutma cihazı ile.

Forvet plaka

11. Cihaz: 1 # 2 # silindir set forvet plaka cihazı, motor redüktör tahrik vida somun ve ardından forvet plakasını sürücü, iki ucu tek eylem veya bağlantı, rulo ve forvet plaka ile temas bakırdan yapılmış olabilir. Bir kök iki kök cilalı çubuk vida.

Acil freni

12. Acil Fren: Mounts 4 set raf ve operasyon masa yüksek hızda tarafından bir acil durdurma anahtarı, acil durdurma, silindir döndürme az 90 ° (yüksüz ve maksimum hız) ve silindiri oluyor açık kıstırma bağlar.

Özellikler:

Yükleme ve hizmet hata ayıklama:

Sözleşme onaylandıktan sonra 1., satıcı atölyesi, temel grafik planı ve kauçuk rulo, kare eksenleri ve silindirlerin her türlü grafik tedarik edecek. Tüm kullanım kılavuzu da, satıcı tarafından temin edilecektir.

2. Satıcı alıcı için kurulum ve hata ayıklama rehberlik 3-4 teknik işçileri göndereceğiz;

3. Alıcı yedek boruları ve elektrik telleri vermelidir ve satıcının sadece şartname veya onların modelini tavsiyeleri.

Diğer terimler:

1. Teslim süresi: kontak onaylandıktan toplam 6 ay sonra.

2. Ödeme: peşinat olarak önceden T / T tarafından toplam tutarın% 30'u, sevkiyat öncesi T / T tarafından toplam miktarın% 70'i.

3. Yedek parça: Satıcı ücretsiz değersiz savunmasız parçaları bir dizi sağlayacaktır. Satıcı da yine bir yıl kullanımını karşılayan yedek parçaların bir dizi satın almak için alıcı önerir. Satıcı onun seçim öncesi teslimat için alıcıya yedek parça listesini gösterir.

4. Görüntü ve renk: görünüm ve makinelerin renk satıcının standart dayanmaktadır. Tabii ki, biz de alıcının isteğine göre özel yapılmış olabilir.

5. Elektrik gücü: Yukarıdaki alıntı 380V / 50Hz dayanmaktadır. Orada bazı ek ücret olacak ve ısmarlama elektrik gereksinimi için zaman üreten genişletilmiş olacaktır.

6. Garanti süresi:

6-1. Makineler: Başarılı hata ayıklama bir yıl sonra;

6-2. Elektrik bileşenler: Başarılı hata ayıklama 6 ay sonra.

Dışişleri tarafından karşılanacaktır 7. Hata hizmet ve maliyet:

7-1. Satıcı ekipman montajı ve hata ayıklama hizmet rehberlik için alıcı tarafından atanan yere (alıcının isteği olarak veya daha fazla) üç ya da dört teknik işçileri göndereceğiz;

7-2. Hem alıcı ve satıcı aşağıdaki gibi bunlara karşılık gelen ücret taşımalıdır:

7-2-1. Satıcı vize ücret Çin'de fakat hariç ücret maliyeti sorumludur;

7-2-2. Alıcı Yabancı ücreti maliyeti ve vize ücreti sorumludur. Bu ücret Aşağıdakilerden sınırlı değildir ama içerir:

a. Gidiş-dönüş bilet;

b. Iş gezisi sırasında Ulaştırma, yemek, konaklama ve iletişim ücreti;

c. Ödeneği (insangücü ücreti) kisi günde ABD Doları 80,00 (gün hesaplama: Çin'e dönen iş gezisi günden itibaren toplam gün);

d. Çevirmen: Alıcı uygun saha çalışması iletişimi ve başarıyla görevi tamamlamak için satıcının teknik işçiler için bir çevirmen işe gerekir. Aksi takdirde satıcının ek çevirmen göndereceğiz. Alıcı, bu maliyet (a ~ d bakınız) sorumlu olmalıdır.
