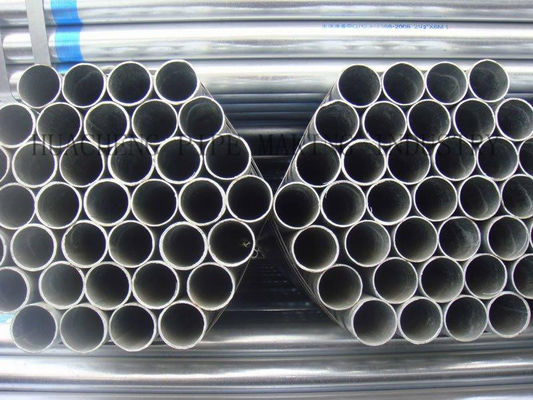

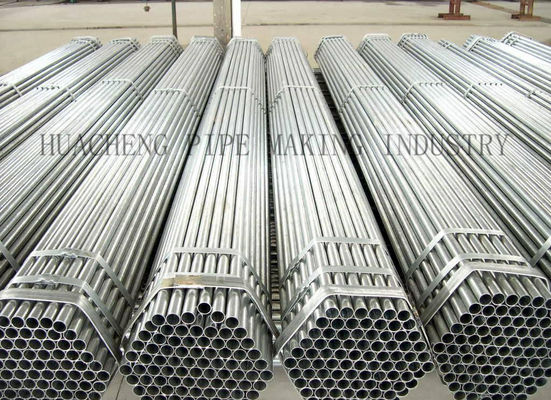

Soğuk Çekme BKW NBK GBK Galvanizli Çelik Boru / Galvaniz Çelik Boru, DIN 2391 St30Si

30 mm - 4 arasındaki çap

0,08 mm ±

38 mm - 35 arasındaki çap

0,15 mm ±

42 mm yukarıda çapı

0,20 mm ±

DIN 2391 / TR 10305-1 / EN 10305-4

Avrupa ve Almanya standardına Hassas dikişsiz boru ve boru

Uygulama:

Atuo için, makine kullanım için; Yağ silindir tüp; Motosiklet şok redüktör çelik borular; Otomatik şok düşürücü iç silindir.

Boyut (mm):

OD: 6mm-350mm; WT: 1-30mm; L: max 24000

Sınıf

Kimyasal Bileşimi (%):

C max

Si max

Mn

Pmax

S max

St 30 Si

0.10

0.30

<= 0.55

0.025

0.025

St 45

0.21

0.35

≥0.40

0.025

0.025

St 35

0.17

0.35

≥0.40

0.025

0.025

St 30 Al

0.10

0.05

<= 0.55

0.025

0.025

St 52

0.22

0.55

≤1.60

0.025

0.025

Çelik Sınıf

BK

BKW

GBK

NBK

Kod No.

Gerilme

Güç

N / mm2 dk

Kopma N / mm2 dakikada uzama

Gerilme

Güç

N / mm2 dk

Kopma N / mm2 dakikada uzama

Gerilme

Güç

N / mm2 dk

Kopma N / mm2 dakikada uzama

Gerilme

Güç

N / mm2 dk

Kopma N / mm2 dakikada uzama

ST30 Si

400

8

330

12

280

30

290-420

30

St 45

540

5

470

8

390

21

440-570

21

St 35

440

6

370

10

315

25

340-470

25

ST30 Al

400

8

330

12

280

30

290-420

30

St 52

590

4

540

7

490

22

490-630

22

Atama

Sembol

Tanım

Bitmiş Soğuk (sert)

BK

Tüpler, böylece, deformasyona karşı oldukça yüksek bir dirence sahiptir, şekillendirme son soğuk aşağıdaki ısı işlemine tabi olup yoktur.

Soğuk bitmiş (yumuşak)

BKW

son ısıtma sınırlı deforme içeren soğuk çekme ile takip edilir. Uygun fazla işlem soğuk şekillendirme belirli bir ölçüde izin verir (örn bükme, genişleyen).

Soğuk bitmiş ve stres-rahatladım

BKS

Isıl işlem son soğuk şekillendirme işlemi sonrası uygulanır. Uygun işlem koşulları bağlı olarak, bu artık gerilmeler artış hem de oluşturulması ve belli bir dereceye kadar işleme olanak sağlar.

Tavlı

GBK

son soğuk şekillendirme işlemi kontrollü bir atmosferde tavlama takip edilmektedir.

Normalize

NBK

son soğuk şekillendirme işlemi, kontrollü bir atmosferde üst dönüştürme noktasının üzerinde tavlama takip eder.

Galvanizli boru kategori ve ilgili standart

Galvaniz boru kategorisi

İlgili Standart

Çinko kaplama kalınlığı

Tuz püskürtme testi

Mavi ve beyaz çinko ile GR3 + Galvanizli boru

ASTM B633-07
(Tip III, 1/2/3/4 SC)

5-25um

Beyaz pas olmadan 24--72 saat; kırmızı pas olmadan 48--168 saat

Renk çinko ile GR3 + Galvanizli boru

ASTM B633-07
(Tip II, Güney Carolina 1/2/3/4)

5-25um

Beyaz pas olmadan 48--96 saat; kırmızı pas olmadan 48--240 saat

Renk çinko ile GR6 + Galvanizli boru

ASTM B633-98
(Tip II, Güney Carolina 1/2/3/4)

5-25um

Beyaz pas olmadan 24--96 saat; kırmızı pas olmadan 48--124 saat
